Карактеристике производа
■ Потпуно прошао тест стабилности: у потпуности прошао
■ Стандард за испитивање националне безбедности и стабилности ГБ / Т26949.1~2012
■ Функција вертикалног ходања: погодна за слагање уских канала;
■ Дуга ручка са лаганим управљањем;
■ Добар офсет вид;
■ Широко тело може да стоји за вожњу;
■ Специјални механички дизајн шасије високе чврстоће: кроз плочу, греду, Свеобухватна конфигурација структуре кутије у великој мери смањује деформацију великог оптерећења шасије
мало;
■ Посебно дизајнирана структура греде оквира врата: кроз стабилност коначних елемената, квалитативно испитивање кључних тачака чврстоће портала, и употреба оквира, структура га ојачава, у великој мери побољшава крутост оквира врата;
■ Комплети главног одељења: годишње коришћење више од 100,000 комплета;
■ Роботски кабл отпоран на торзију: увозни водоотпорни конектор;
■ Заштита кочница: аутономни дизајн
■ Батерија без одржавања: дуг животни век без одржавања
Параметар производа
| Феатуре | ||||
| 1.2 |
Ознака модела
|
ФТТ15
|
||
| 1.4 |
Тип оператера
|
стил ходања | ||
| 1.5 |
Називни капацитет
|
Q |
кг |
2000 |
| 1.6 |
Удаљеност центра оптерећења
|
c |
мм |
500 |
| 1.8 |
Удаљеност оптерећења
|
x |
мм |
801 |
| 1.9 |
Међуосовинско растојање
|
y |
мм |
1204 |
| Тежина | ||||
| 2.1 |
Сервисна тежина (укључујући батерију) |
кг |
510 | |
| 2.2 |
Оптерећење осовине, натоварена страна вожње/утоварна страна |
кг |
760/1250
|
|
| 2.3 |
Оптерећење осовине, неоптерећена страна вожње/утоварна страна |
кг |
380/130
|
|
| Гуме, Шасија | ||||
| 3.1 |
Тип гума погонски точкови/утоварни точкови |
полиуретан | ||
| 3.2 |
Величина гуме, погонски точкови (пречник × ширина) |
мм |
Ф210x70
|
|
| 3.3 |
Величина гуме, точкови за утовар (пречник × ширина) |
мм |
Ф74x88
|
|
| 3.4 |
Величина гуме, точкови (пречник × ширина) |
мм |
Ф130x55
|
|
| 3.5 |
Точкови, вожња бројева, котач/утовар (к=погонски точкови) |
мм |
1x , 1 / 4
|
|
| 3.6 |
Ширина колосека, предња, возна страна |
b10 |
мм |
616 |
| 3.7 |
Ширина колосека, задња, страна за утовар |
b11 |
мм |
400 |
| Величина | ||||
| 4.0 | Максимална висина подизања јарбола | H | мм | 2513 |
| 4.2 | Минимална висина након спуштања јарбола | h1 | мм | 1817 |
| 4.3 | Слободна висина подизања | h2 | мм | - |
| 4.4 |
Висина подизања |
h3 |
мм |
2430 |
| 4.5 | Висина јарбола на највишој тачки подизања | h4 | мм | 3032 |
| 4.6 | Висина подизања ногу виљушке |
h5 |
мм |
- |
| 4.9 |
Висина вучне руде у положају за вожњу мин./макс |
h14 |
мм |
760 / 1140
|
| 4.10 | Висина крака точка | h8 | мм | - |
| 4.15 |
Спуштена висина |
h13 |
мм |
90 |
| 4.19 |
Укупна дужина |
l1 |
мм |
1708 |
| 4.20 |
Дужина до лица виљушки |
l2 |
мм |
558 |
| 4.21 |
Укупна ширина |
b1/ b2 |
мм |
882 |
| 4.22 |
Димензије виљушке |
s/ e/ l |
мм |
60/170/1150 |
| 4.24 | Спољна ширина полице | b3 | мм | 680 |
| 4.25 |
Удаљеност између кракова виљушке |
b5 |
мм |
570 |
| 4.32 |
Размак од тла, центар међуосовинског растојања |
m2 |
мм |
23 |
| 4.34.1 |
Ширина пролаза за палете 1200 × 1000 попречно |
Аст |
мм |
2295 |
| 4.34.2 |
Ширина пролаза за палете 800 × 1200 по дужини |
Аст |
мм |
2228 |
| 4.35 | Радијус окретања |
Ва |
мм |
1463 |
| Перформанце Параметерс | ||||
| 5.1 | Брзина путовања, пуна/неоптерећена |
|
км/х |
3.7/4.0 |
| 5.2 | Брзина дизања виљушке, пуна/неоптерећена |
m/ s |
0.085/0.13 | |
| 5.3 | Такође и брзина спуштања, пуно оптерећење/истовар | m/ s | 0.085/0.13 | |
| 5.8 | Максимална способност успона, пун/неоптерећен | % |
3/10
|
|
| 5.10 | Тип кочнице | Електромагнетно | ||
| Електрични мотор, извор напајања | ||||
| 6.1 |
Назив погонског мотора С2 60 мин |
кВ
|
0.75 | |
| 6.2 |
Сцена мотора за подизање на С3 15% |
кВ
|
2.2 | |
| 6.4 |
Напон батерије/номинални капацитет К5 |
В/ Ах
|
24/80
|
|
| 6.5 |
Тежина батерије |
кг |
38 | |
| 6.6 | Вредности потрошње енергије према ДИН ЕН 16796 | кВх/х | 0.79 | |
| 6.7 | Обим претовара према ВДИ 2198 | t/h | 36 | |
| 6.8 | Ефикасност транспорта према ВДИ 2198 | т/кВх | 46.15 | |
| Други подаци | ||||
| 8.1 |
Тип управљања погоном |
АЦ
|
||
| 10.5 |
Тип управљања |
Механички | ||
| 10.7 |
Ниво звучног притиска на уху возача |
дБ (А)
|
74 | |
| 15.1 | A | 10 | ||
Горњи садржај представља увод у производ, приказани графикон може укључивати нестандардну конфигурацију, ако дође до побољшања изгледа, техничких параметара или конфигурације, покушаћемо да ажурирамо податке на време, али у неким случајевима ове информације могу и даље бити другачија од најновије ситуације, контактирајте пословног менаџера за потврду пре него што наручите.
Параметар производа
| Феатуре | ||||
| 1.2 |
Ознака модела
|
ФТТ15 |
||
| 1.3 |
Погонска јединица
|
Елецтрицс |
||
| 1.4 |
Тип оператера
|
стил ходања | ||
| 1.5 |
Називни капацитет
|
Q |
кг |
1500 |
| 1.6 |
Удаљеност центра оптерећења
|
c |
мм |
500 |
| Тежина | ||||
| 2.1 |
Сервисна тежина (укључујући батерију) |
кг |
550 | |
| Величина | ||||
| 4.0 | Максимална висина подизања јарбола | H | мм | 2513 |
| 4.2 | Минимална висина након спуштања јарбола | h1 | мм | 1817 |
| 4.4 |
Висина подизања |
h3 |
мм |
2430 |
| 4.15 |
Спуштена висина |
h13 |
мм |
90 |
| 4.19 |
Укупна дужина |
l1 |
мм |
1708 |
| 4.21 |
Укупна ширина |
b1/ b2 |
мм |
882 |
| 4.25 |
Удаљеност између кракова виљушке |
b5 |
мм |
366-743 мм |
| 4.34.1 |
Ширина пролаза за палете 1200 × 1000 попречно |
Аст |
мм |
2320 |
| 4.34.2 |
Ширина пролаза за палете 800 × 1200 по дужини |
Аст |
мм |
2280 |
| 4.35 | Радијус окретања |
Ва |
мм |
1463 |
| Перформанце Параметерс | ||||
| 5.1 | Брзина путовања, пуна/неоптерећена |
|
км/х |
3.7/4.0 |
| 5.2 | Брзина дизања виљушке, пуна/неоптерећена |
m/ s |
0.085/0.13 | |
| Електрични мотор | ||||
| 6.4 |
Напон батерије/номинални капацитет К5 |
В/ Ах
|
24/80
|
|
Цурве Оф Лоад

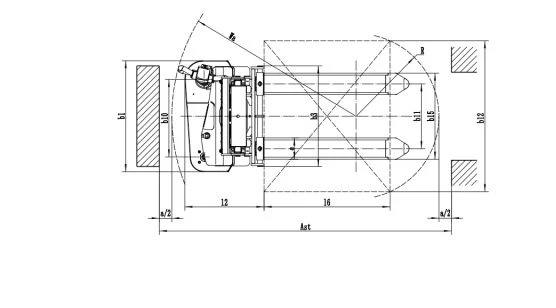

Дводимензионални линијски дијаграм
Дводимензионални линијски дијаграм
Опциона табела
| Категорија | Опционе ставке | ФТТ15 |
| 1.1 | Спецификације виљушке |
●570*1150 ○685*1150 ○570*1000 ○685*1000 ○570*1220 ○685*1220
|
| 1.4 | Ширина носача виљушке |
●680○770мм
|
| 2.1 | Тип носећег точка | ● Два точка |
| 2.2 | Материјал за ношење точкова | ●Полиуретан |
| 2.3 | Материјал погонског точка | ●Полиуретан |
| 2.7 | Капацитет батерије | ●80Ах о85Ах |
| 2.8 | пуњач | ●24В-10Уграђени пуњач |
| 2.9 | Бројило електричне енергије | ●Тајминг |
| 2.16 | Тип главе ручке | ●Велика ручка за обе руке |
| 3.3 | Универзални точак | ●Да и не може се прилагодити |
| 3.11 | ретровизор | ●Нема оДа и не може се прилагодити |
| 3.16 | Ходање усправно са ручком | ●Да и не може се прилагодити |
| Напомена: ●Стандардна конфигурација ○Опциона конфигурација -Ова ставка није прикладна за овај производ | ||
| Категорија | Опционе ставке | ЕСТ152З (подесива покривена виљушка) |
| Величина | Спецификације виљушке | ●685*1150 ○685*1000 ○685*1220 |
| Ширина носача виљушке | ●800мм | |
| Конфигурација | Тип носећег точка | ● Два точка |
| Материјал за ношење точкова | ●Полиуретан | |
| Материјал погонског точка | ●Полиуретан | |
| Капацитет батерије | ●80Ах ○85Ах | |
| пуњач | ●24В-10Уграђени пуњач | |
| Бројило електричне енергије | ●Тајминг | |
| Тип главе ручке | ●Велика ручка за обе руке | |
| Функција | Универзални точак | ●Да и не може се прилагодити |
| Ходање усправно са ручком | ●Да и не може се прилагодити | |
| Напомена: ●Стандардна конфигурација ○Опциона конфигурација -Ова ставка није прикладна за овај производ | ||
